3DEXPERIENCE X-Design中简化放样特征
本次内容给大家分享在3DEXPERIENCE中X-Design中如何能够简化放样特征,让我们使用这个命令时更加方便快捷。

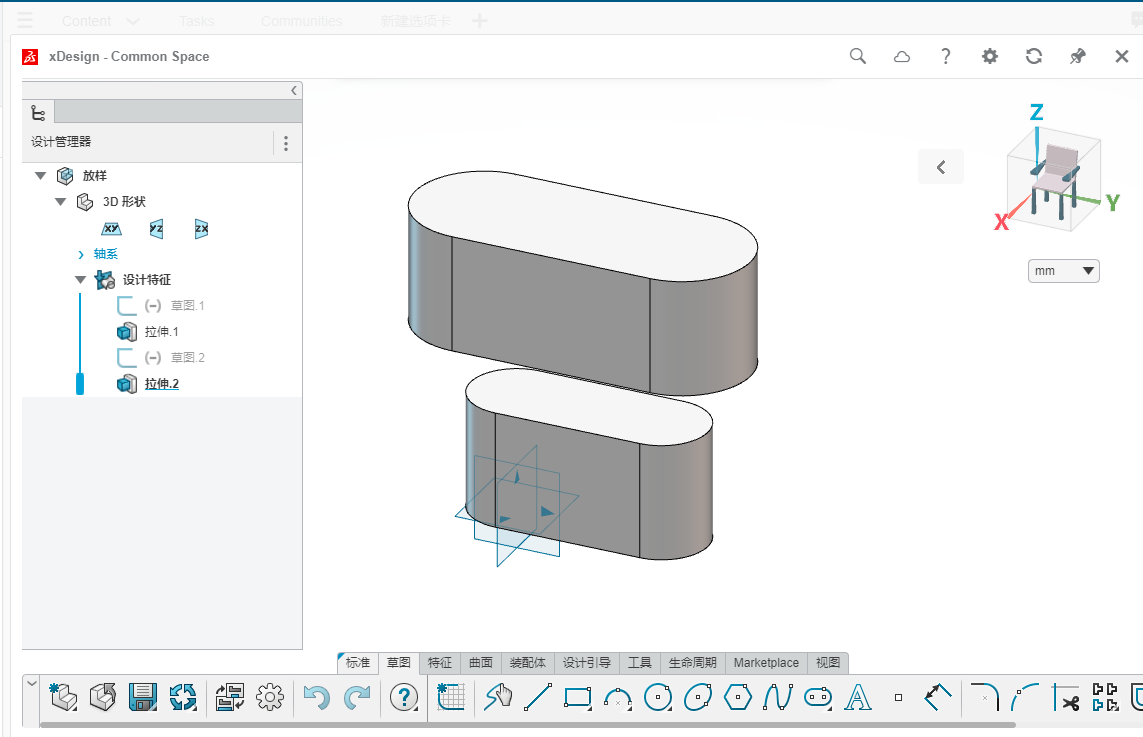

2、我们打算在两个实体的中间处,采用放样的方式将它们连接,传统方式我们采用依次选择各条边线来实现放样,但是如果模型复杂一些就会导致选择的边线过多,显得设计过程过于繁琐。如图:
3、所以,我们在选择边线的时候,点击右上方的【选择管理器】,可以自动选取边线同时自动成组,这样就可以让我们设计更加方便,以后变更设计的时候也能够节省时间,如图:
4、完成上述步骤后,下面是本例中关键的部分:点击【选择管理器】之后,左边的选项窗口中就会提示你选择一条边线,选择好一条边线之后就点击弹出的相切,即可自动选择闭合轮廓的所有边线,接下来就选择左边小窗口的【下一步】,然后就选择第二个放样轮廓。完成后打钩,这样两个放样轮廓的边线就自动分为两组,如果在之后的设计变更中需要更改轮廓就只需要删除整个组就可以,这个步骤非常的方便。详图如下:
5、如果我们想要更改放样特征的外形的话也是非常方便的,X-Design为用户提供了多种外形方式,如切线、接触、曲率,每一种都有不同的放样效果,如图:
切线

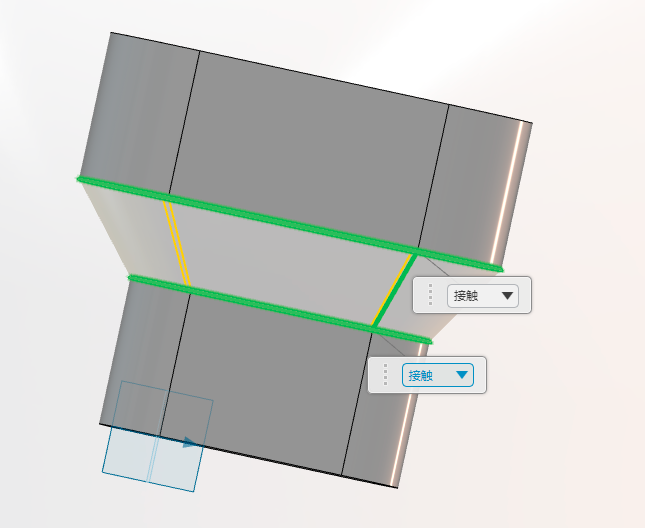

接触
曲率

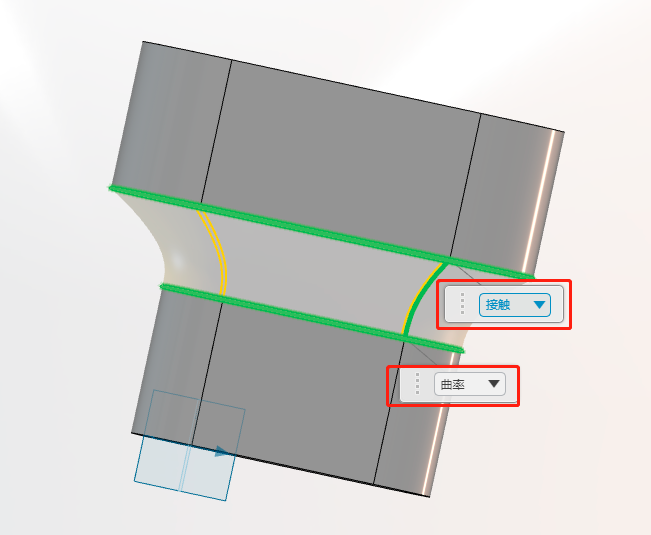

同时也可以采用两种组合的方式来实现不一样的效果:
-
