在SOLIDWORKS中隐藏透明零部件

本次内容给大家分享在SOLIDWORKS 2023中如何实现隐藏透明零部件。这个功能在之前的版本中都是无法实现的，在2023版本中，这个新功能的加入可以优化我们的设计，在出工程图的时候也可以更加清晰明了。

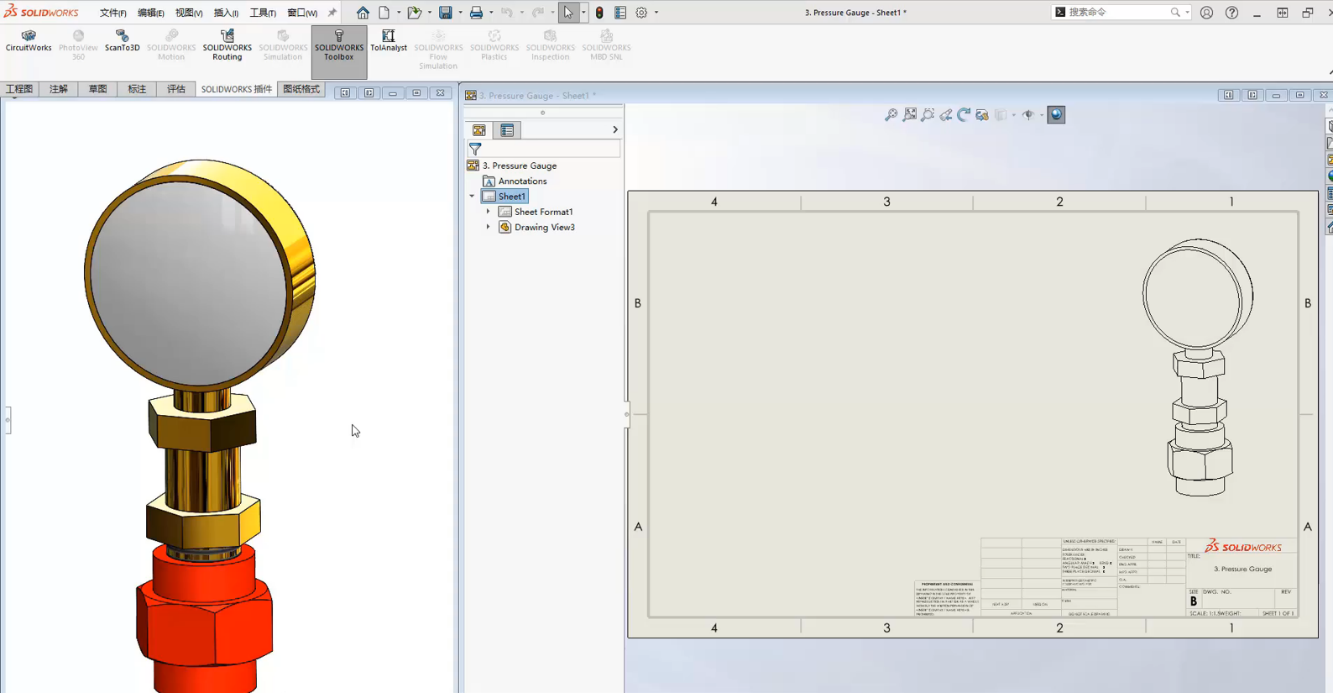

1、首先需要打开我们的SOLIDWORKS中随意打开一个含有透明零部件，如图：

2、在之前的版本中，如果需要看到这个模型里面的刻度，需要在模型中将玻璃材质隐藏或压缩，如图。

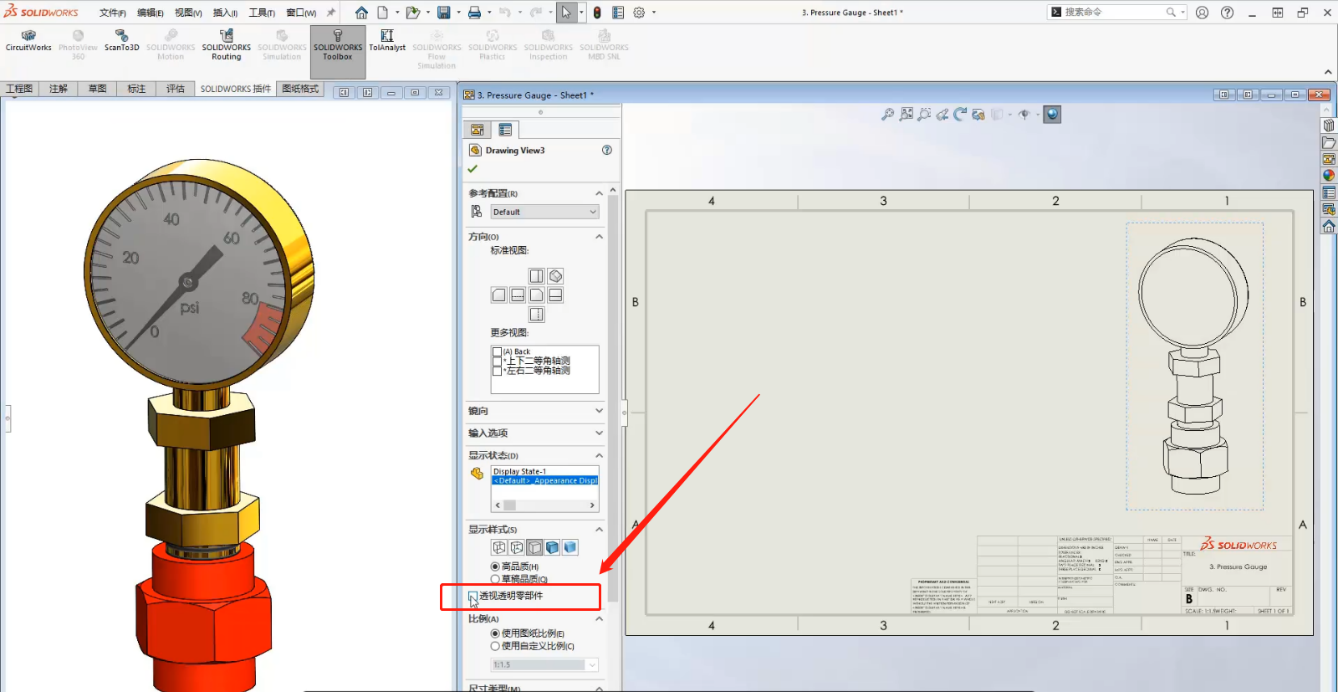

3、但是如果需要在工程图中看到刻度，则是无法实现的，所以在2023新版本SW中，增加了隐藏透明零部件的功能，如图：

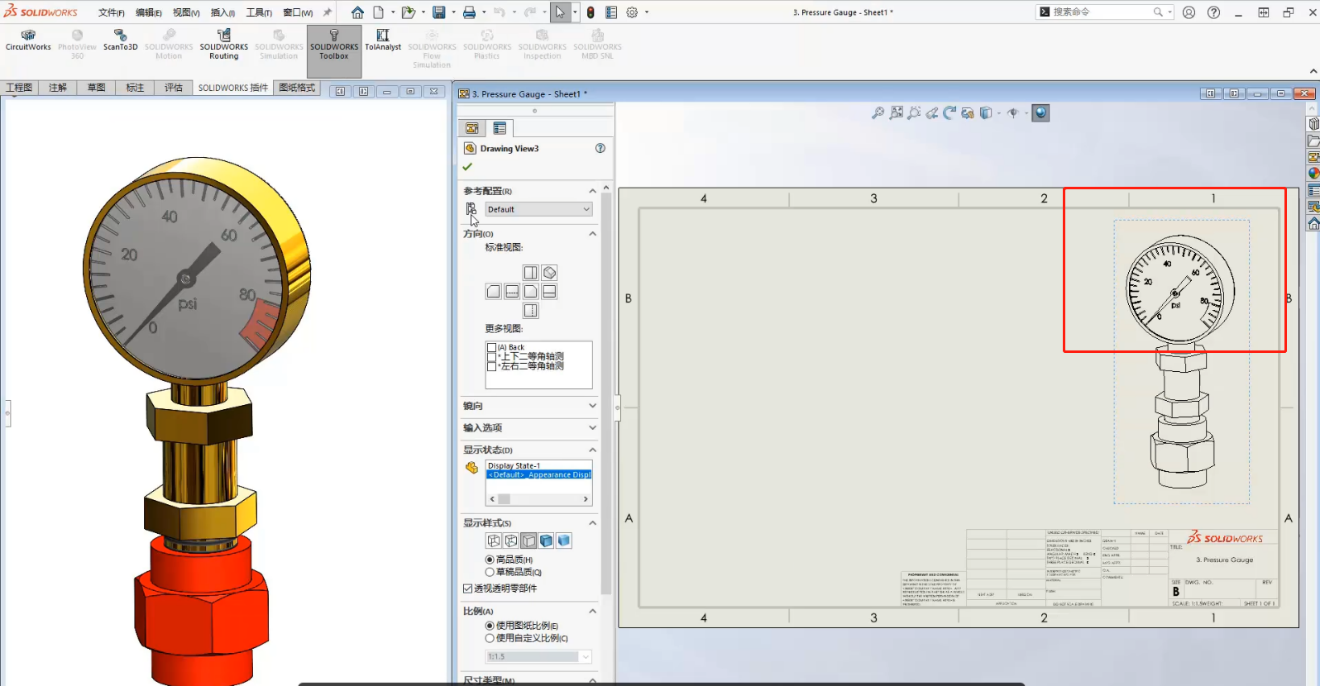

4、勾选隐藏零部件之后，即可看到里面的刻度信息，如图：

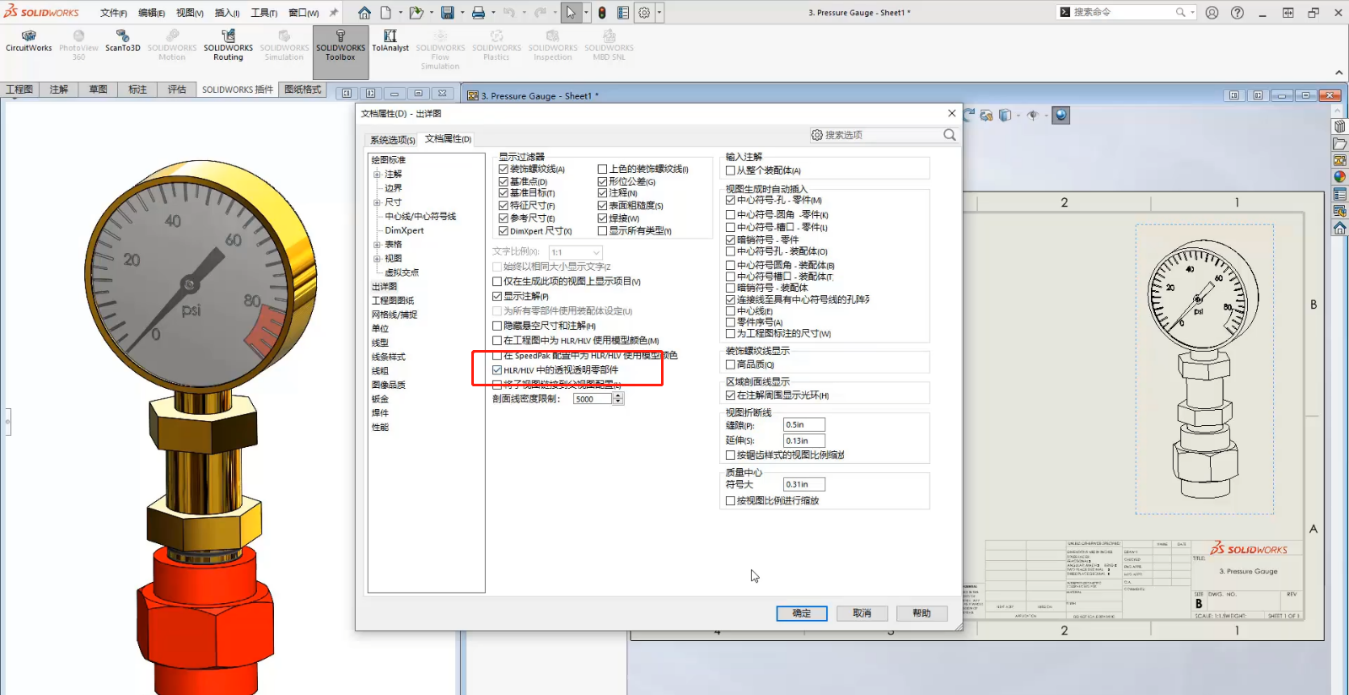

5.上述方法是针对工程图中单个视图的设置，如果你需要所有的视图都设置隐藏透明零部件，则可以在设置中勾选【HLR\HLV中的透视透明零部件】，可以同时为所有工程视图设置这个功能：

6.设置后效果如图：

查看详细操作视频
